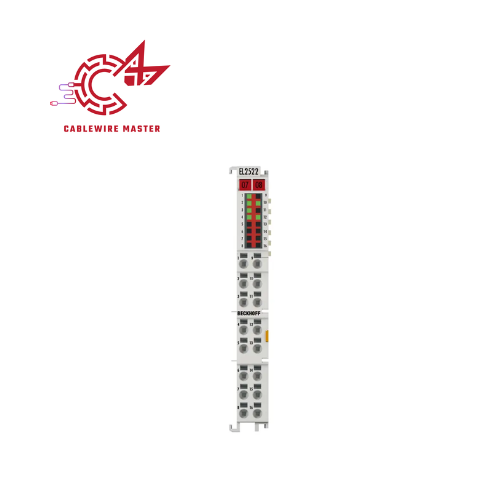

EL2522 Beckhoff Vietnam – Module đầu ra xung EtherCAT, mô phỏng encoder chính xác cao
EL2522 Beckhoff Vietnam là mô-đun đầu ra kỹ thuật số thuộc dòng EtherCAT Terminal của hãng Beckhoff – Đức, chuyên dùng để phát tín hiệu xung điều khiển động cơ, mô phỏng encoder và truyền dữ liệu tốc độ cao. Với khả năng phát xung tần số biến đổi, mô phỏng encoder AB hoặc ABC và hỗ trợ giao thức RS422, sản phẩm này lý tưởng cho các hệ thống điều khiển chuyển động, servo, stepper và tự động hóa chính xác.\
Thông số kỹ thuật
| Thuộc tính kỹ thuật | Giá trị tiêu chuẩn |
|---|---|
| Mã sản phẩm | EL2522 |
| Loại thiết bị | EtherCAT Terminal – Digital Output |
| Số kênh đầu ra | 2 kênh A/B, 1 kênh A/B/C (4 đầu ra vi sai) |
| Công nghệ đầu ra | RS422 – tín hiệu vi sai, 50 mA |
| Tần số đầu ra | 0…4 MHz (mặc định 50 kHz) |
| Độ phân giải | 16 bit (bao gồm dấu, có thể scale) |
| Chế độ hoạt động | Modulation tần số, xung/hướng, mô phỏng encoder |
| Tính năng đặc biệt | Mô phỏng encoder AB/ABC, điều khiển quãng đường, ramp function |
| Đồng bộ hóa hệ thống | Có – hỗ trợ Distributed Clocks |
| Cách ly điện | 500 V giữa E-bus và trường |
| Dòng tiêu thụ E-bus | ~120 mA |
| Dòng tiêu thụ tải | ~50 mA (phụ thuộc tải) |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Cấp bảo vệ | IP20 |
| Kích thước | Chuẩn module Beckhoff |
| Trọng lượng | ~50 g |
Ưu điểm nổi bật của EL2522 Beckhoff Vietnam
- Mô phỏng encoder chính xác – Hỗ trợ AB hoặc ABC, phù hợp với hệ thống điều khiển chuyển động
- Phát xung tốc độ cao – Tần số đầu ra lên đến 4 MHz, lý tưởng cho động cơ bước và servo
- Tích hợp Distributed Clocks – Đồng bộ hóa thời gian toàn hệ thống EtherCAT
- Linh hoạt chế độ hoạt động – Có thể chọn giữa modulation tần số, xung/hướng hoặc mô phỏng encoder
- Kết nối RS422 chuẩn công nghiệp – Tín hiệu vi sai ổn định, chống nhiễu tốt
- Tương thích TwinCAT NC – Dễ dàng tích hợp vào hệ thống điều khiển Beckhoff
Ứng dụng thực tế của EL2522 Beckhoff Vietnam
- Điều khiển động cơ bước và servo – Phát xung điều khiển chính xác, giảm độ trễ
- Hệ thống tự động hóa CNC – Mô phỏng encoder để kiểm tra và đồng bộ chuyển động
- Dây chuyền sản xuất tốc độ cao – Kiểm soát vị trí, tốc độ và quãng đường di chuyển
- Thiết bị kiểm tra và mô phỏng – Tạo tín hiệu encoder giả lập cho hệ thống đo lường
- Tích hợp PLC EtherCAT – Kết nối trực tiếp với hệ thống điều khiển trung tâm
Kết luận
EL2522 Beckhoff Vietnam là mô-đun đầu ra xung EtherCAT mạnh mẽ, phù hợp cho các ứng dụng điều khiển chuyển động chính xác trong môi trường công nghiệp hiện đại. Với khả năng mô phỏng encoder, phát xung tốc độ cao và hỗ trợ đồng bộ hóa thời gian hệ thống, sản phẩm này giúp tối ưu hóa hiệu suất vận hành, giảm sai số và nâng cao độ tin cậy cho toàn bộ dây chuyền sản xuất.
