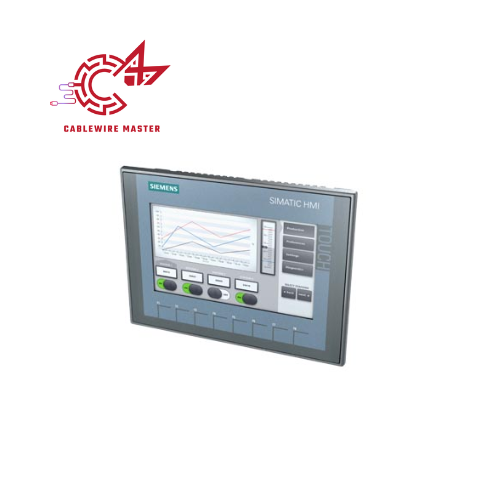

6AV2123-2GB03-0AX0 Siemens Vietnam – Màn hình HMI SIMATIC KTP700 Basic 7 inch

Mô tả ngắn

6AV2123-2GB03-0AX0 Siemens là màn hình giao diện người-máy HMI thuộc dòng SIMATIC KTP700 Basic thế hệ thứ hai. Thiết bị có màn hình TFT 7 inch, hỗ trợ 65.536 màu, thao tác bằng phím và cảm ứng. Giao diện PROFINET giúp kết nối với PLC và hệ thống điều khiển công nghiệp, phù hợp cho việc giám sát và vận hành máy móc.

Tổng quan và đặc điểm nổi bật

SIMATIC KTP700 Basic là dòng màn hình HMI được Siemens phát triển cho các ứng dụng trực quan hóa và điều khiển tại cấp máy. Thiết bị cho phép người vận hành theo dõi trạng thái hệ thống, hiển thị thông số và thao tác với các chức năng điều khiển thông qua giao diện được lập trình.

Model 6AV2123-2GB03-0AX0 sử dụng màn hình TFT rộng 7 inch với độ phân giải 800 × 480 pixel. Màn hình hỗ trợ cả phím chức năng và cảm ứng điện trở, thuận tiện khi vận hành trong môi trường công nghiệp.

Các đặc điểm nổi bật gồm:

Màn hình 7 inch: Hiển thị thông tin vận hành và trạng thái máy trên giao diện trực quan.
Hiển thị 65.536 màu: Hỗ trợ phân biệt trạng thái, cảnh báo và thông số trên màn hình.
Điều khiển bằng phím và cảm ứng: Cho phép người vận hành tương tác linh hoạt với giao diện HMI.
Giao tiếp PROFINET: Hỗ trợ kết nối Ethernet công nghiệp với PLC và thiết bị tương thích.
Lập trình bằng phần mềm Siemens: Có thể cấu hình bằng WinCC Basic V13 hoặc STEP 7 Basic V13 trở lên theo khả năng tương thích của phiên bản phần mềm.
Thiết kế lắp trên mặt tủ: Phù hợp với tủ điều khiển máy móc và hệ thống tự động hóa.

Thông số kỹ thuật 6AV2123-2GB03-0AX0 Siemens Vietnam

Thông số	Giá trị
Thương hiệu	Siemens
Mã sản phẩm	6AV2123-2GB03-0AX0
Dòng sản phẩm	SIMATIC HMI
Model	KTP700 Basic
Thế hệ	Basic Panel thế hệ thứ hai
Loại thiết bị	Màn hình giao diện người-máy HMI
Kích thước màn hình	7 inch
Loại màn hình	TFT, đèn nền LED
Độ phân giải	800 × 480 pixel
Số màu hiển thị	65.536 màu
Phương thức thao tác	Phím chức năng và cảm ứng điện trở
Giao diện truyền thông	PROFINET
Điện áp cấp danh định	24 VDC
Dải điện áp cấp	19,2–28,8 VDC
Dòng tiêu thụ danh định	230 mA
Phần mềm cấu hình	WinCC Basic V13 / STEP 7 Basic V13 trở lên, tùy phiên bản tương thích
Cấp bảo vệ mặt trước	IP65
Khối lượng	Khoảng 0,977 kg

Ứng dụng thực tế 6AV2123-2GB03-0AX0 Siemens Vietnam

6AV2123-2GB03-0AX0 được sử dụng trong các hệ thống tự động hóa cần giao diện trực quan để giám sát và vận hành thiết bị.

Một số ứng dụng tiêu biểu gồm:

Máy móc công nghiệp: Hiển thị trạng thái hoạt động và thông số vận hành.
Dây chuyền sản xuất: Theo dõi tiến trình sản xuất và trạng thái các công đoạn.
Hệ thống PLC: Làm giao diện thao tác giữa người vận hành và bộ điều khiển Siemens.
Tủ điều khiển: Hiển thị cảnh báo, thông số và trạng thái thiết bị.
Hệ thống bơm, quạt và xử lý nước: Hỗ trợ giám sát và điều khiển các chức năng được lập trình.

Khi lựa chọn màn hình, cần kiểm tra khả năng tương thích giữa HMI, PLC và phiên bản phần mềm TIA Portal hoặc WinCC đang sử dụng. Đồng thời, nên xác nhận kích thước khoét lỗ tủ và yêu cầu bảo vệ môi trường tại vị trí lắp đặt.

Kết luận

6AV2123-2GB03-0AX0 Siemens là màn hình HMI SIMATIC KTP700 Basic 7 inch, hỗ trợ hiển thị màu, thao tác phím và cảm ứng cùng giao tiếp PROFINET. Thiết bị phù hợp với các ứng dụng giám sát và vận hành máy móc công nghiệp, đặc biệt trong hệ thống sử dụng PLC Siemens.
