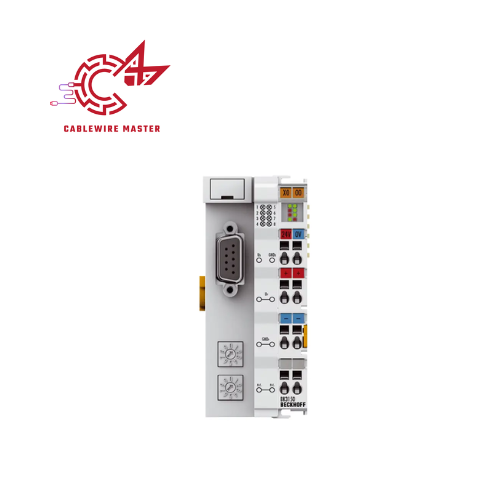

BK3150 Beckhoff Vietnam – Bộ ghép nối PROFIBUS nhỏ gọn, hiệu suất cao cho hệ thống Bus Terminal
BK3150 Beckhoff Vietnam là bộ ghép nối bus nhỏ gọn thuộc dòng Bus Coupler BKxxxx của hãng Beckhoff – Đức, chuyên dùng để kết nối các mô-đun Bus Terminal với mạng trường PROFIBUS-DP. Với khả năng tự động nhận tốc độ truyền lên đến 12 Mbaud, hỗ trợ tối đa 255 mô-đun đầu cuối và thiết kế tiết kiệm không gian, BK3150 là giải pháp lý tưởng cho các hệ thống điều khiển phân tán trong môi trường công nghiệp hiện đại.
Thông số kỹ thuật
| Thuộc tính kỹ thuật | Giá trị tiêu chuẩn |
|---|---|
| Mã sản phẩm | BK3150 |
| Giao thức fieldbus | PROFIBUS-DP |
| Số lượng Bus Terminal hỗ trợ | 64 (255 với mở rộng K-bus) |
| Tốc độ truyền dữ liệu | Tự động nhận dạng, lên đến 12 Mbaud |
| Giao diện kết nối | 1 x D-sub 9 chân có chống nhiễu |
| Dữ liệu truyền tối đa | 128 byte đầu vào + 128 byte đầu ra |
| Nguồn cấp | 24 V DC (-15% / +20%) |
| Dòng tiêu thụ | 70 mA + (tổng dòng K-bus)/4, tối đa 500 mA |
| Dòng cấp cho K-bus | 1750 mA |
| Điện áp tiếp điểm nguồn | Tối đa 24 V DC / 10 A |
| Cách ly điện | 500 V giữa nguồn, fieldbus và K-bus |
| Nhiệt độ hoạt động | -25°C đến +60°C |
| Kích thước | 44 mm × 100 mm × 68 mm |
| Trọng lượng | ~100 g |
| Chuẩn bảo vệ | IP20 |
| Gắn thiết bị | Thanh DIN 35 mm (EN 60715) |
| Chứng nhận | CE, UL, ATEX, IECEx |
Ưu điểm nổi bật của BK3150 Beckhoff Vietnam
- Kết nối PROFIBUS tốc độ cao – Tự động nhận tốc độ truyền, hỗ trợ lên đến 12 Mbaud
- Thiết kế nhỏ gọn, tiết kiệm không gian – Dễ dàng lắp đặt trong tủ điện công nghiệp
- Hỗ trợ mở rộng linh hoạt – Kết nối tối đa 255 mô-đun Bus Terminal thông qua K-bus
- Cách ly điện an toàn – Bảo vệ hệ thống điều khiển khỏi nhiễu và xung điện
- Tương thích với nhiều ngành công nghiệp – Từ thực phẩm, xi măng đến dầu khí và năng lượng
Ứng dụng thực tế BK3150 Beckhoff Vietnam
- Hệ thống điều khiển phân tán (DCS) – Kết nối các mô-đun I/O với mạng PROFIBUS
- Dây chuyền sản xuất tự động – Giám sát và điều khiển thiết bị đầu cuối
- Ngành năng lượng, dầu khí, xi măng – Yêu cầu độ tin cậy cao và khả năng chống nhiễu
- Hệ thống SCADA và giám sát từ xa – Truyền dữ liệu nhanh và ổn định
- Tự động hóa tòa nhà và giao thông thông minh – Kết nối cảm biến, relay, thiết bị ngoại vi
Kết luận
BK3150 Beckhoff Vietnam là bộ ghép nối PROFIBUS nhỏ gọn, mạnh mẽ và linh hoạt, giúp kết nối hiệu quả các mô-đun Bus Terminal với mạng trường trong hệ thống điều khiển công nghiệp. Với khả năng mở rộng, tốc độ truyền cao và thiết kế tối ưu, sản phẩm này là lựa chọn lý tưởng cho các kỹ sư tự động hóa đang tìm kiếm giải pháp kết nối đáng tin cậy và hiệu quả.
