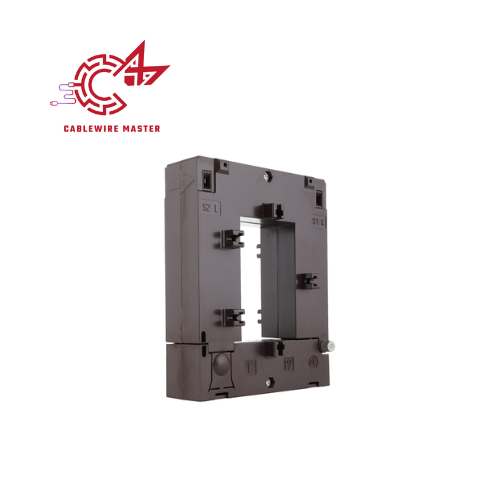

TRA5802505A NHP Vietnam – Biến dòng đo lường lõi tách 250/5A

Mô tả ngắn

TRA5802505A NHP Vietnam là biến dòng đo lường lõi tách thuộc dòng IME TRA580, được phân phối bởi NHP. Thiết bị có tỷ số biến dòng 250/5A, hỗ trợ đo lường và giám sát dòng điện trong hệ thống điện công nghiệp. Thiết kế lõi tách giúp lắp đặt thuận tiện trên dây dẫn hiện hữu mà không cần tháo rời đầu nối.

Tổng quan về TRA5802505A NHP

TRA5802505A được thiết kế để chuyển đổi dòng điện sơ cấp 250A thành dòng điện thứ cấp 5A. Tín hiệu đầu ra có thể kết nối với đồng hồ đo điện, bộ đo công suất và các thiết bị giám sát năng lượng tương thích.

Sản phẩm thuộc dòng biến dòng lõi tách IME TRA580, có cửa sổ kích thước 80 × 50 mm. Thiết kế này phù hợp với các ứng dụng cải tạo tủ điện hoặc bổ sung chức năng đo lường cho hệ thống đang vận hành.

Thiết bị hỗ trợ cấp chính xác Class 0.5 và Class 1, với mức tải định mức tương ứng. Khi lựa chọn, cần tính toán tổng tải của mạch thứ cấp để đảm bảo độ chính xác đo lường.

Đặc điểm nổi bật

Tỷ số biến dòng 250/5A: Phù hợp với hệ thống đo lường sử dụng đầu vào CT 5A.
Thiết kế lõi tách: Hỗ trợ lắp đặt trên dây dẫn hiện hữu, thuận tiện cho công tác cải tạo hệ thống.
Cửa sổ 80 × 50 mm: Tạo không gian luồn dây dẫn hoặc thanh dẫn phù hợp.
Cấp chính xác Class 0.5: Hỗ trợ các ứng dụng đo lường yêu cầu độ chính xác cao.
Đấu nối bằng vít: Giúp kết nối dây thứ cấp với thiết bị đo.
Cách điện Class B: Phù hợp với cấu hình cách điện được công bố cho dòng sản phẩm.

Thông số kỹ thuật TRA5802505A NHP Vietnam

Thông số	Giá trị
Mã sản phẩm	TRA5802505A
Thương hiệu	NHP
Dòng sản phẩm	IME TRA580
Loại thiết bị	Biến dòng đo lường lõi tách
Dòng điện sơ cấp định mức	250A
Dòng điện thứ cấp định mức	5A
Tỷ số biến dòng	250/5A
Kích thước cửa sổ	80 × 50 mm
Tần số hoạt động	47–63Hz
Cấp chính xác	Class 0.5 / Class 1
Tải định mức Class 0.5	1VA
Tải định mức Class 1	2VA
Cấp cách điện	Class B
Điện áp cách điện định mức	3.000V RMS
Điện áp hệ thống tối đa	0,72kV RMS
Dòng nhiệt ngắn hạn định mức	15kA
Hệ số an toàn	15
Kiểu đấu nối thứ cấp	Đầu nối vít
Cấp bảo vệ	IP20
Nhiệt độ lưu kho	-40 đến +85°C

Ứng dụng thực tế TRA5802505A NHP Vietnam

TRA5802505A phù hợp với các hệ thống cần đo lường dòng điện và theo dõi mức tiêu thụ năng lượng. Một số ứng dụng tiêu biểu gồm:

Tủ phân phối điện trong nhà máy.
Hệ thống đo công suất và điện năng.
Giám sát dòng điện của động cơ và thiết bị công nghiệp.
Hệ thống quản lý năng lượng tại nhà máy và tòa nhà.
Nâng cấp tủ điện hiện hữu mà không cần tháo rời dây dẫn.
Kết nối với đồng hồ đo điện và thiết bị giám sát sử dụng đầu vào CT 5A.

Khi lắp đặt, cần tuân thủ hướng dẫn đấu nối của nhà sản xuất. Không được để hở mạch thứ cấp khi mạch sơ cấp đang mang dòng điện.

Kết luận

TRA5802505A là biến dòng đo lường lõi tách của NHP, có tỷ số 250/5A và cửa sổ 80 × 50 mm. Thiết bị hỗ trợ giám sát dòng điện trong tủ điện, hệ thống quản lý năng lượng và các ứng dụng đo lường công nghiệp. Cần xác nhận kích thước dây dẫn, cấp chính xác và tải mạch thứ cấp trước khi lựa chọn.
