HD67056-B2-80 ADFweb Vietnam – Bộ chuyển đổi M-Bus sang BACnet/IP cho hệ thống BMS

Mô tả ngắn

HD67056-B2-80 ADFweb là bộ chuyển đổi giao thức truyền thông công nghiệp, cho phép kết nối các thiết bị đo sử dụng chuẩn M-Bus với hệ thống BACnet Ethernet hoặc BACnet/IP. Thiết bị hỗ trợ tối đa 80 thiết bị M-Bus, phù hợp với hệ thống quản lý tòa nhà, giám sát năng lượng và tự động hóa công nghiệp.

Tổng quan và đặc điểm nổi bật

HD67056-B2-80 thuộc dòng bộ chuyển đổi M-Bus Master / BACnet Slave của ADFweb, thương hiệu thiết bị truyền thông công nghiệp đến từ Italy. Thiết bị thu thập dữ liệu từ các thiết bị đo M-Bus, sau đó chuyển đổi dữ liệu để hệ thống BACnet có thể tiếp nhận và giám sát.

Sản phẩm phù hợp với các công trình sử dụng nhiều đồng hồ đo nhưng cần tập trung dữ liệu về hệ thống quản lý tòa nhà hoặc hệ thống điều khiển trung tâm.

Các đặc điểm nổi bật gồm:

Chuyển đổi giao thức: Kết nối mạng M-Bus với BACnet Ethernet và BACnet/IP.
Hỗ trợ tối đa 80 thiết bị: Phù hợp với hệ thống có nhiều đồng hồ đo và thiết bị giám sát.
Kết nối Ethernet: Sử dụng cổng RJ45, hỗ trợ tốc độ 10/100 Mbps.
Tốc độ truyền M-Bus: Hỗ trợ tốc độ lên đến 38.400 bps.
Cấu hình thuận tiện: Sử dụng phần mềm SW67056 để thiết lập thiết bị.
Lắp đặt DIN-rail: Thiết kế nhỏ gọn, thuận tiện tích hợp trong tủ điện.
Dải nhiệt độ rộng: Phù hợp với nhiều môi trường lắp đặt công nghiệp.

Thông số kỹ thuật HD67056-B2-80 ADF web Vietnam

Thông số	Giá trị
Thương hiệu	ADFweb
Model	HD67056-B2-80
Loại thiết bị	Bộ chuyển đổi giao thức
Giao thức phía M-Bus	M-Bus Master
Giao thức phía BACnet	BACnet Ethernet, BACnet/IP
Số thiết bị M-Bus hỗ trợ	Tối đa 80 thiết bị
Cổng M-Bus	1 cổng
Đầu nối M-Bus	Terminal vít 2 chân, bước 5 mm
Cổng BACnet	Ethernet RJ45
Tốc độ Ethernet	10/100 Mbps, tự nhận dạng
Tốc độ M-Bus	Tối đa 38.400 bps
Nguồn cấp	15–21 VAC hoặc 18–35 VDC
Nhiệt độ hoạt động	-40°C đến +80°C theo trang sản phẩm

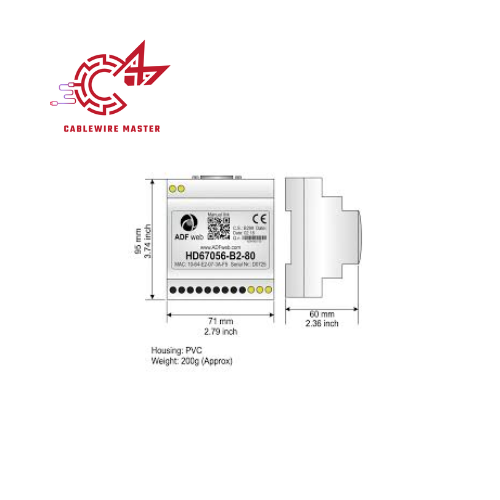

Kích thước	71 × 60 × 95 mm
Khối lượng	Khoảng 200 g
Kiểu lắp đặt	Thanh DIN-rail
Phần mềm cấu hình	SW67056

Ứng dụng thực tế HD67056-B2-80 ADF web Vietnam

HD67056-B2-80 được sử dụng trong các hệ thống cần tích hợp dữ liệu đo M-Bus vào mạng BACnet.

Một số ứng dụng tiêu biểu gồm:

Quản lý tòa nhà BMS: Thu thập dữ liệu đồng hồ đo và đưa về hệ thống quản lý trung tâm.
Giám sát năng lượng: Kết nối các đồng hồ điện, nhiệt hoặc năng lượng hỗ trợ M-Bus.
Quản lý hệ thống cấp nước: Thu thập dữ liệu từ đồng hồ nước tương thích.
Giám sát hệ thống HVAC: Tích hợp dữ liệu từ thiết bị đo và bộ điều khiển hỗ trợ M-Bus.
Tự động hóa công nghiệp: Kết nối dữ liệu đo với hệ thống giám sát và điều khiển sử dụng BACnet.

Khi triển khai, cần kiểm tra giao thức của thiết bị đo, số lượng thiết bị M-Bus và cấu hình BACnet của hệ thống tiếp nhận để bảo đảm khả năng tương thích.

Kết luận

HD67056-B2-80 ADFweb là giải pháp chuyển đổi M-Bus sang BACnet Ethernet/BACnet-IP, hỗ trợ tối đa 80 thiết bị M-Bus. Thiết bị giúp tập trung dữ liệu từ các đồng hồ đo và tích hợp vào hệ thống BMS, giám sát năng lượng hoặc tự động hóa tòa nhà.
