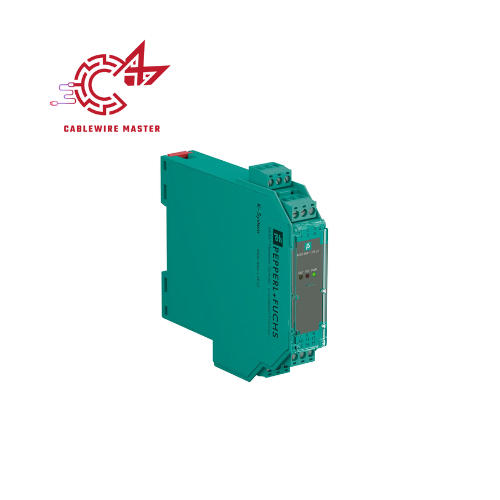

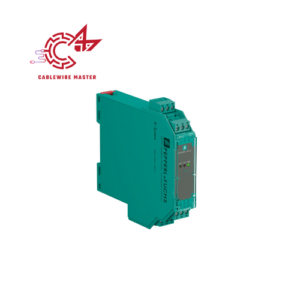

KFD2-RSH-1.2E.L2 Pepperl+Fuchs Vietnam – Rơ le an toàn giám sát và cách ly tín hiệu số

Mô tả ngắn

KFD2-RSH-1.2E.L2 Pepperl+Fuchs là mô-đun rơ le dùng trong các hệ thống điều khiển và tự động hóa công nghiệp. Thiết bị hỗ trợ cách ly điện giữa mạch điều khiển và mạch tải, đồng thời cung cấp chức năng chẩn đoán lỗi đường dây. Sản phẩm hỗ trợ các ứng dụng đóng cắt an toàn với mức an toàn chức năng lên đến SIL 3 theo IEC/EN 61508.

Tổng quan về KFD2-RSH-1.2E.L2

Pepperl+Fuchs là thương hiệu chuyên cung cấp cảm biến, thiết bị giao tiếp và giải pháp bảo vệ tín hiệu cho hệ thống tự động hóa công nghiệp. Dòng K-System của hãng bao gồm các mô-đun xử lý, cách ly và chuyển đổi tín hiệu.

KFD2-RSH-1.2E.L2 là mô-đun rơ le một kênh, được thiết kế để đóng cắt tải một chiều theo tín hiệu điều khiển. Thiết bị sử dụng nguồn cấp danh định 24 VDC và hỗ trợ chức năng Energized to Safe (ETS), trong đó trạng thái an toàn được xác định theo thiết kế của hệ thống.

Ngoài chức năng đóng cắt, mô-đun còn có khả năng phát hiện và thông báo một số lỗi đường dây. Tín hiệu lỗi được thể hiện qua đèn LED và đầu ra báo lỗi riêng, giúp kỹ thuật viên thuận tiện hơn trong quá trình kiểm tra hệ thống.

Đặc điểm nổi bật

Thiết kế một kênh: Phù hợp với các mạch điều khiển đóng cắt tải DC.
Cách ly điện: Cách ly mạch điều khiển với mạch tải theo thông số kỹ thuật của nhà sản xuất.
Hỗ trợ SIL 3: Đáp ứng yêu cầu an toàn chức năng trong các ứng dụng phù hợp khi được thiết kế và lắp đặt đúng quy định.
Nguồn cấp 24 VDC: Điện áp định mức trong khoảng 19–26,4 VDC.
Đầu ra rơ le: Hỗ trợ đóng cắt tải điện trở tối đa 30 VDC, 5 A theo điều kiện quy định.
Chẩn đoán lỗi đường dây: Hỗ trợ phát hiện tình trạng bất thường như đứt dây hoặc ngắn mạch trong các điều kiện giám sát được quy định.
Lắp đặt DIN rail: Thiết kế nhỏ gọn, phù hợp với tủ điện công nghiệp.
Đèn LED trạng thái: Hỗ trợ theo dõi nguồn, trạng thái đầu ra và lỗi.

Thông số kỹ thuật KFD2-RSH-1.2E.L2 Pepperl+Fuchs Vietnam

Thông số	Giá trị
Thương hiệu	Pepperl+Fuchs
Model	KFD2-RSH-1.2E.L2
Loại thiết bị	Mô-đun rơ le
Số kênh	1 kênh
Loại tín hiệu	Đầu ra số
Nguồn cấp định mức	19–26,4 VDC
Nguồn cấp danh nghĩa	24 VDC
Điện áp đầu vào logic mức 1	19–26,4 VDC
Điện áp tải có thể kết nối	8–60 VDC
Tải tiếp điểm rơ le	Tối đa 30 VDC / 5 A với tải điện trở
Đầu ra báo lỗi	Tối đa 30 VDC / 0,5 A với tải điện trở
Mức an toàn chức năng	SIL 3
Cấu hình	Công tắc DIP
Hiển thị trạng thái	Đèn LED
Kiểu đấu nối	Terminal vít
Cấp bảo vệ	IP20
Nhiệt độ môi trường	-20 đến +60°C
Kích thước	20 × 119 × 115 mm
Khối lượng	Khoảng 134 g
Kiểu lắp đặt	Thanh DIN 35 mm

Ứng dụng thực tế KFD2-RSH-1.2E.L2 Pepperl+Fuchs Vietnam

KFD2-RSH-1.2E.L2 có thể được sử dụng trong các hệ thống điều khiển công nghiệp cần đóng cắt tải DC và giám sát trạng thái mạch điện. Một số ứng dụng tiêu biểu gồm:

Tủ điều khiển và hệ thống PLC.
Mạch đóng cắt tải trong hệ thống tự động hóa.
Hệ thống giám sát trạng thái đường dây.
Các ứng dụng yêu cầu cách ly giữa mạch điều khiển và mạch tải.
Hệ thống an toàn công nghiệp được thiết kế theo yêu cầu SIL phù hợp.

Khi sử dụng trong ứng dụng an toàn, cần đánh giá toàn bộ kiến trúc hệ thống, cách đấu dây và trạng thái an toàn yêu cầu. Mức SIL 3 của mô-đun không đồng nghĩa toàn bộ hệ thống tự động đạt SIL 3.

Kết luận

KFD2-RSH-1.2E.L2 Pepperl+Fuchs là mô-đun rơ le một kênh hỗ trợ đóng cắt tải DC, cách ly điện và chẩn đoán lỗi đường dây. Với nguồn cấp 24 VDC, khả năng lắp DIN rail và hỗ trợ SIL 3, thiết bị phù hợp với nhiều ứng dụng điều khiển công nghiệp. Cần kiểm tra sơ đồ đấu dây và giới hạn tải trước khi lắp đặt.
