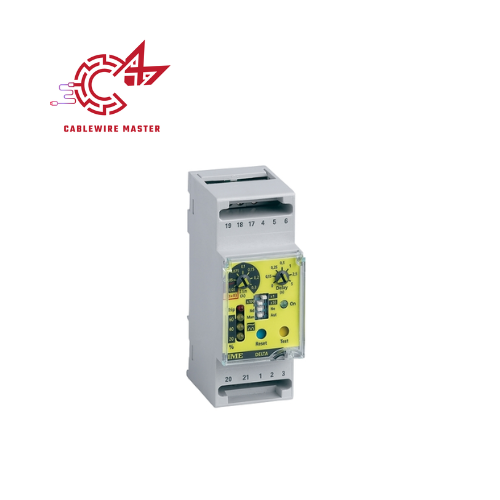

RD3AF14 NHP Vietnam – Relay giám sát dòng rò lắp DIN Rail

Tổng quan

RD3AF14 là relay dòng rò sử dụng nguồn điều khiển AC trong khoảng 204–264 V, tần số làm việc 47–63 Hz. Thiết bị có một tiếp điểm chuyển đổi 1 CO, hỗ trợ đưa tín hiệu cảnh báo hoặc phối hợp với các thiết bị bảo vệ khác trong hệ thống.

Dải dòng rò có thể điều chỉnh từ 0,03 đến 30 A. Thời gian tác động có thể cài đặt với nhiều mức khác nhau, tối đa 5 giây. Chức năng này giúp người dùng lựa chọn ngưỡng giám sát phù hợp với đặc điểm của từng hệ thống điện.

Thiết bị sử dụng đầu nối dạng vít và được thiết kế để lắp trên thanh DIN. Vỏ bằng polycarbonate giúp sản phẩm có kết cấu chắc chắn, phù hợp với môi trường lắp đặt trong tủ điện.

Đặc điểm nổi bật

Relay giám sát dòng rò thuộc dòng IME Earth Leakage Relay.
Mã sản phẩm: RD3AF14.
Điện áp điều khiển AC: 204–264 V.
Tần số hoạt động: 47–63 Hz.
Dải điều chỉnh dòng rò: 0,03–30 A.
1 tiếp điểm chuyển đổi 1 CO.
Có chức năng cảnh báo dòng rò.
Tự động reset.
Lắp đặt trên thanh DIN rail.
Kết nối bằng terminal dạng vít.
Vỏ thiết bị bằng polycarbonate.
Có đèn LED báo nguồn và chỉ thị trạng thái tác động.

Thông số kỹ thuật RD3AF14 NHP Vietnam

Thông số	Giá trị
Model	RD3AF14
Loại thiết bị	Earth Leakage Relay
Điện áp điều khiển	AC 204–264 V
Tần số	47–63 Hz
Dải dòng rò điều chỉnh	0,03–30 A
Tiếp điểm	1 CO
Công suất tiêu thụ	2 W
Thời gian trễ tối đa	5 s
Kiểu kết nối	Screw terminal
Kiểu lắp đặt	DIN rail
Vật liệu vỏ	Polycarbonate (PC)
Cấp bảo vệ mặt sau	IP20
Chiều rộng	35 mm
Chiều cao	89 mm
Chiều sâu	65,6 mm
Nhiệt độ hoạt động	-10 đến 55 °C
Chức năng reset	Tự động

Các thông số trên được đối chiếu với trang sản phẩm và tài liệu kỹ thuật của NHP.

Ứng dụng thực tế RD3AF14 NHP Vietnam

RD3AF14 có thể được sử dụng trong các hệ thống phân phối điện, tủ điện công nghiệp và các ứng dụng cần theo dõi tình trạng dòng rò. Relay có thể kết hợp với biến dòng và thiết bị bảo vệ phù hợp để phát hiện sự xuất hiện của dòng điện rò, từ đó đưa ra tín hiệu cảnh báo hoặc phối hợp với thiết bị đóng cắt trong hệ thống.

Thiết bị đặc biệt phù hợp với các hệ thống yêu cầu giám sát liên tục nhưng vẫn cần thiết kế tủ điện nhỏ gọn. Kiểu lắp DIN rail giúp quá trình bố trí và đấu nối trong tủ điện thuận tiện hơn.

Kết luận

RD3AF14 NHP Vietnam là relay giám sát dòng rò dạng DIN rail với dải điều chỉnh 0,03–30 A, nguồn điều khiển AC 204–264 V và một tiếp điểm chuyển đổi. Thiết kế nhỏ gọn, khả năng điều chỉnh ngưỡng và chức năng cảnh báo giúp sản phẩm đáp ứng nhu cầu giám sát dòng rò trong nhiều hệ thống điện công nghiệp.
